YGKP罩式退火爐用風冷變頻調速電動機概述
YGKP系列罩式退火爐用風冷變頻調速電動機，爐用電動機為4極，采用變頻器供電，與變頻器調速裝置組成的控制系統可使電動機得到平滑無級調速，滿足電爐工藝要求。爐用高溫電機外加變頻調速專用風機冷卻，與罩式爐的水冷箱配合使用。
電動機的工作特性：5—50Hz為恒轉矩，50—100Hz為恒功率。電動機可在50—100Hz范圍內調速。爐用電機的絕緣等級為F級；電動機的工作制為連續工作制S1；電動機的防護等級為 IP23；電動機的安裝型式為V3。
YGKP變頻調速電動機技術參數
| 機座號 | 極數 | 功率 kw | 額定電流 A | 堵轉轉矩 額定轉矩 | （倍） | zui大轉矩 額定轉矩 | （倍） | 堵轉電流 額定電流 | （倍） | 重量 kg |
| YGKP180 | 4 | 22 | 42.3 | 2.3 | 3.0 | 7.0 | 290 | |||
| YGKP200 | 4 | 37 | 69 | 2.3 | 2.9 | 7.0 | 370 | |||
| YGKP225 | 4 | 45 | 83.4 | 2.3 | 2.8 | 7.0 | 430 | |||
| YGKP250 | 4 | 55 | 115 | 2.3 | 2.9 | 7.0 | 530 | |||

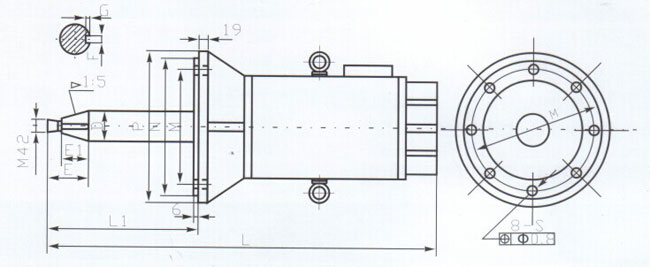

YGKP變頻調速電動機外形尺寸
| 機座號 | D | E | E1 | F | G | M | N | P | 8-S | L1 | L |
| YGKD180 | 080 | 160 | 100 | 18 | 7 | O400 | 0446 | 0456 | 8-018 | 500 | 1350 |
| YGKD200 | 085 | 180 | 120 | 18 | 7 | 0440 | 0490 | O500 | 8-018 | 558 | 1500 |
| YGKD225 | 095 | 200 | 140 | 20 | 7.8 | 0494 | 0548 | 0560 | 8-018 | 584 | 1560 |
| YGKD250 | O100 | 200 | 140 | 20 | 7.8 | 0590 | 0640 | 0660 | 8-O20 | 610 | 1630 |
